配转矩、转速、功率效率测量系统
电涡流加载测功机

配转矩、转速、功率效率测量系统

规格化2-20000N.m
工作平台规格(长X宽)
800X400    /   1500X500   /   4000X1000

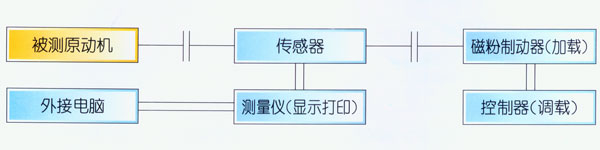

1.原动机测量系统图(功率)
传感器测量系统图


2.传动机械测量系统图(功率、效率)



系统采用磁粉制动器电涡流制动器或磁滞制动器作加载器,组成磁粉测功机、电涡流测功机或磁滞测功机;以拉压传感器、光电(或磁电)转速传感器作检测元件检测转矩转速;采用电量变送器测量电压、电流等电参数;计算出电机的功率、效率,采用数字温度传感器测量温度。根据用户要求设计电机测试软件,输出电机测试报告。
该测功机可检测直流电机、普通三相电机、汽车起动电机、汽车雨刮器电机、电动自行车电机。
该测功机可以进行加载试验、效率试验、温升试验、堵转试验。


一、测试数据

1. 输入电压、电流、功率因数、频率、输入电功率
2. 输出转矩、输出转速、输出功率
3. 效率
4. 温升

二、磁粉测功机结构图

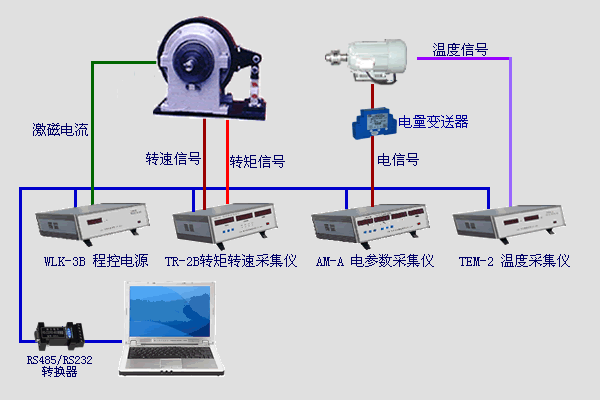

三、系统示意图

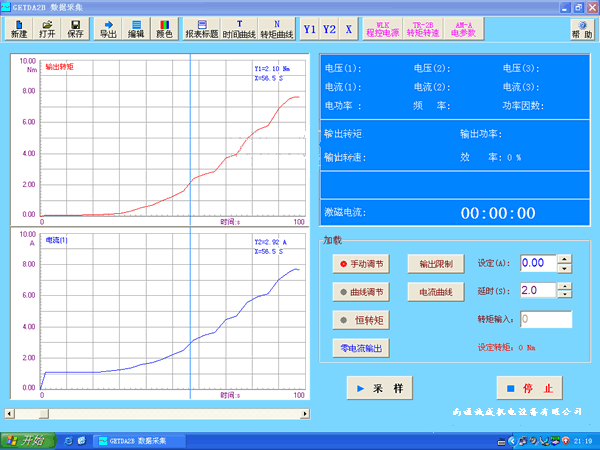

四、软件界面

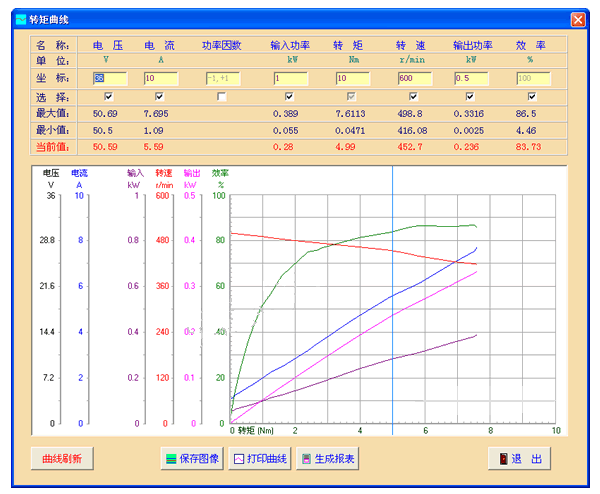

五、电机特性曲线

六、加载

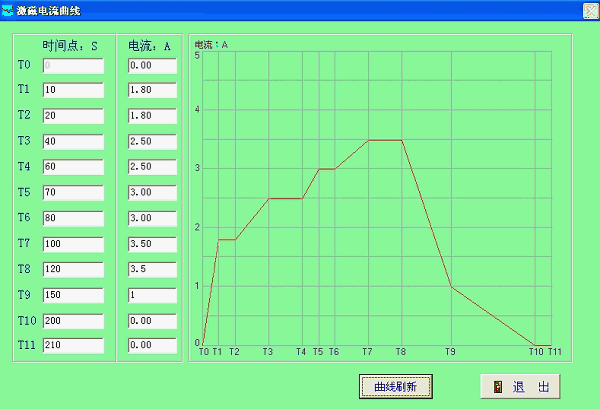

可按照设定的激磁电流变化曲线加载。

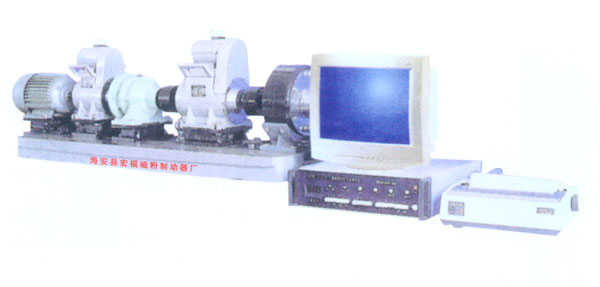

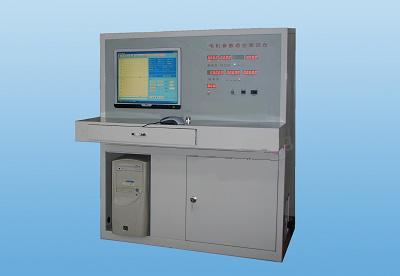

七、测功机试验台


八、系统说明

1. 测功机系统用1台磁粉测功机加载,用1台TR-2B转矩转速采集仪采集电机的输出转矩和转速;用1台AM-A型电参数采集仪采集电机的输入电压、电流、功率因数、频率等参数;用1台TEM-2温度采集仪采集温升;用WLK-3B程控电源控制磁粉测功机。
2. 所有仪器通过RS485总线与电脑连接,实现对电机的自动加载以及对数据的集中采集。实时显示各参数与时间之间的关系曲线,以记录整过测试过程。
3. 测功机生成电机的特性曲线。
4. 测功机以曲线的形式输出报表。
5. 测试数据可导出生成Microsoft Excel文件(*.xls),用于对采集数据的再处理。

GETDA 软件使用说明

GETDA 软件(演示版)
