恒张力控制系统

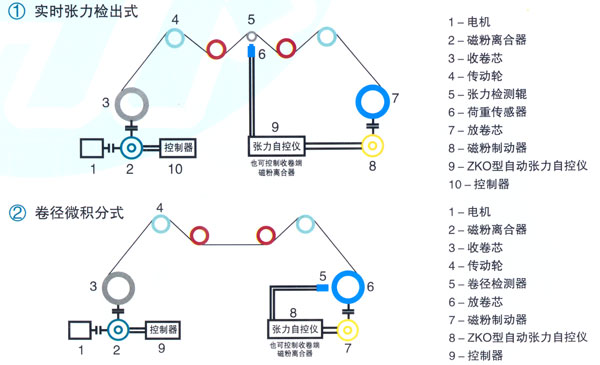

由张力自控仪、荷重传感器、磁粉制动器或磁粉离合器组成。如框图:

  张力自控仪直接由张力传感器测定收放卷的张力,把测定的数据,传送回张力自控仪,与自控仪设定的值进行比较,从而自动调节磁粉离合器或磁粉制动器激磁电流的大小,达到调节张力大小的目的便得张力恒定。(也可切换成手动控制)。

输入:AC220V±10% 50HZ
控制输出:DC 36V 0-3A
张力信号输出:DC 6V
张力传感器:MCC-L型
控制方式:张力信号反馈控制(精度±3%)
相对湿度:≤85%
外形尺寸:280X300X125(长X宽X高)

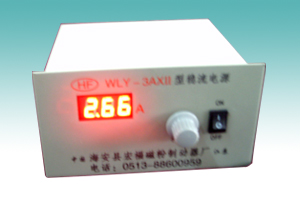

稳压稳流电源:(手动张力控制仪)是我厂为磁粉制动器、磁粉离合器专配生产的电源。型号分别为WLY-1、WLY-3、WLY-5是指针式。WLY-1X、WLY-3X为数显式用户任选。可与柜台连接
外形尺寸:305X290X110(长X宽X高)
180X130X110(长X宽X高)
WZY-3AXII 面板:176X96 (宽X高)
          箱体:165X155X82(长X宽X高)

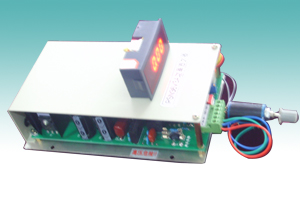

功率放大器:PSW型功率放大器是为控制磁粉制动器/离合器的转矩输出而设计。放大器采用先进的开关电源,具有效率高,输出功率大,手动控制十分方便,运行稳定可靠。短路过载保护。PSW型功率放大器连线简便,用户只需将电缆用螺丝刀固定在端子排上即可。
放大器输入信号可以是0-10V、0-5V、0-20mA 或是电位器(10K)信号可与PLC直接连接。输出电流和控制信号成线性关系。闭环电流控制,确保制动器/离合器转矩控制稳定,而不受张力变化,环境或制动器/离合器线圈温度的影响。
放大器还配有显示接口,当需要显示电流大小时,只要将数字显示电流表和接口连接即可。
技术参数:
1.输入电压:AC 200-240V 50HZ;
2.输入信号:0-5V、0-10V、0-20MA任选;
3.额定输出:DC 0-36V 0-3A(最大输出功率120W);
4.输出模式:0-36V 电压模式 、0-3A 电流模式可选(但须在订货时声明);
5.安装尺寸:左右宽X前后长 = 115X136 4-Ø5.5;
6.外形尺寸:宽X高X长=126X65X222 重约 1KG.
