GD型光电纠偏系统

概述
  GD型光电纠偏系统由检测单元(光电开关),控制单元(微电脑纠偏控制器)、执行单元(步进电机+滚珠丝杠)三大单元组成。具有结构简单,精度高,免维护等优点。
  GD型光电纠偏系统是对薄型软物料在传送过程中水平方向位置偏移进行控制的系统,具有自动检测、自动跟踪、自动调整等功能。能对纸张,薄膜,不干胶带,铝箔,铜带,钢带,有色金属等行业的标志线或边缘进行自动跟踪纠偏,以保证卷绕,分切的整齐。


微电脑纠偏控制器

微电脑纠偏控制器,具有体积小、重量轻、灵敏度高,操作方便,手动、自动,单电眼、双电眼任意选择等优点。
 外形尺寸: 176(宽)×96(高)×170(深)
 开孔尺寸: 164×83

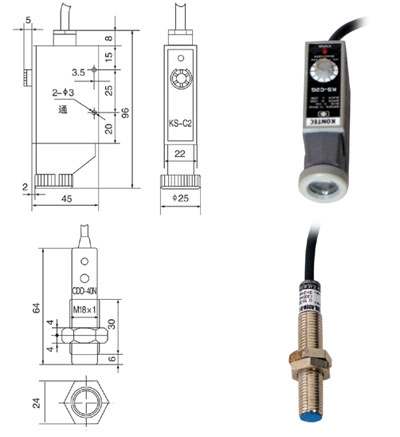

光电检测开关
 KS-C2系列
 光源色:绿色/红色/白色 可选
 光斑直径:¢1.2mm
 检出方式:同轴反射
 检测距离:12±2mm
 检出物体:边/线/色差
      透明/不透明
   CCD-40N系列
 光源种类:红外线
 检出方式:扩散反射
 检测距离:12-400mm
 检出物体:边
      透明/不透明

光电纠偏安装实例
 ★ 材料收卷
 光电传感器或气敏探头安装在与卷取车台共同移动的位置上,经电机丝杠或液压缸驱动修正,使所卷之材料相对传感器或探头不偏不倚,使所收之卷整齐。
 ★ 材料放卷
光电传感器或气敏探头固定,而且接近于放料车台之位置,经电机丝杠或液压缸驱动修正,使所卷之材料相对传感器或探头不偏不倚的行走。
 ★ 中间纠偏
较长距离行走之材料,于中段加工动作前后,使用此装置,可避免材料因距离过长,偏离正常行进的方向。
